  • RSM-SY8(W)基桩超声波CT成像测试仪

  • 应用领域 基桩声波透射法层析成像检测  基桩声波透射法完整性检测  混凝土裂缝深度检测  混凝土超声回弹综合法强度检测  地质勘察岩体纵波波速测试  隧道岩体松动圈检测  非金属材料动弹性力学参数测试  地下连续墙完整性检测
  • 符合标准 《建筑基桩检测技术规范》(JGJ 106-2014)
     《公路工程基桩动测技术规程》(JTG/T F81-01-2004)
     《铁路工程基桩无损检测规范》(TB 10218-2008)
     《超声回弹综合法检测混凝土强度技术规程》(CECS 02:2005)
     《超声法检测混凝土缺陷技术规程》(CECS 21:2000)
     《铁路工程结构混凝土强度检测规程》(TB 10426-2004)
     《广东省建筑地基基础检测规范》(DBJ 15-60-2008)
     《Standard Test Method for Integrity Testing of Concrete Deep Foundation by Ultrasonic Crosshole Testing》(ASTM D6760-16)
  • 点击次数:
  • 在线询价
  • 产品概述
  • 产品特点
  • 技术参数
  • 相关产品

9e7c3dceef74ac1bc64d2f3ed2d0b9d9 (1).jpg

1.     远程无线方式操控主机,无线操控距离可达30m;

2.     体积小,重量轻,携带方便,便于操作;

3.     最大一次提升采集4管18个剖面(6平测及12斜测),整桩缺陷大小、范围及具体位置判断实时显示;

4.     配备专业桩基三维CT成像软件,可对测试结果生成各类三维动态图,缺陷定位准确,可对取芯等后续补充验证提供重要依据;

5.     自动计数提升装置连接方便、快捷,最大提升速度可达60 m/min;

6.     仪器采用工程塑料机壳,结构牢固,重量轻,耐用;

7.     可拆卸锂电池,支持座充,可另配备用电池,保证野外工作不间断;

8.     采用进口接插件,整机防水设计;

9.     提升深度最小分辨率 1cm。

RSM-SY8(W)

主控形式

外置笔记本电脑或WIN平板电脑

发射通道

四个

采样方式

通道复用自发自收

接收通道

八个

显示模式

平板电脑显示

一次提升测试剖面

十八个剖面

操作方式

平板电脑操作

频带宽度

1~500kHz

储存模式

平板电脑

声幅准确度

≤3%

通讯方式

无线通讯(通讯距离)≥30m

声时准确度

≤0.5%

深度计数方式

自动计数

接收灵敏度

≤10μV

扫描速度

层析成像检测≥10次循环/秒

声波投射法检测≥20次循环/秒

道间串扰

≤1/400

触发方式

信号触发

数据导出

USB

采样间隔

0.1~200μS

数据上传模式

Wifi

记录长度

0.5~4k

工作温度

 -20~+55℃

发射电压

500V/1000V可调

供电模式

可拆卸锂电池≥10h

动态范围

≥100dB

外形尺寸

255×180×70mm

增益精度

0.5dB

重量

2.0kg(含锂电池)

提升装置

提升装置连接方式

有线/无线

最小测点间距

1cm

无线传输距离

30m

最大提升速度

1.0m/s

无线工作时间

≥20h

记数方式

双向计数

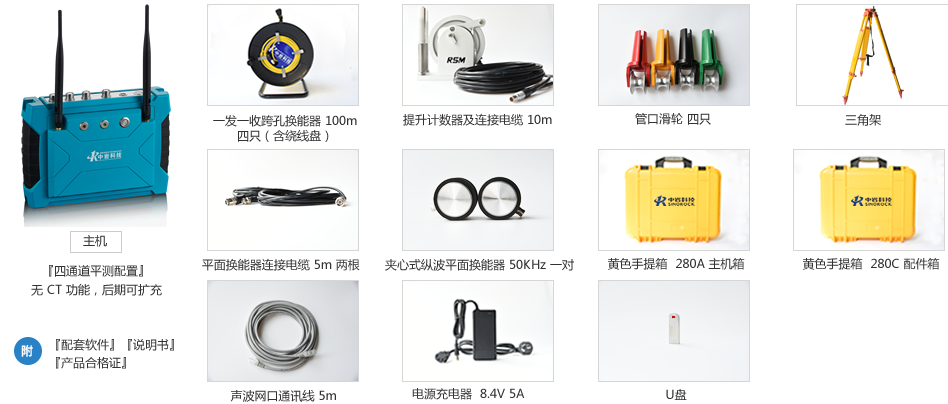

标准配置:

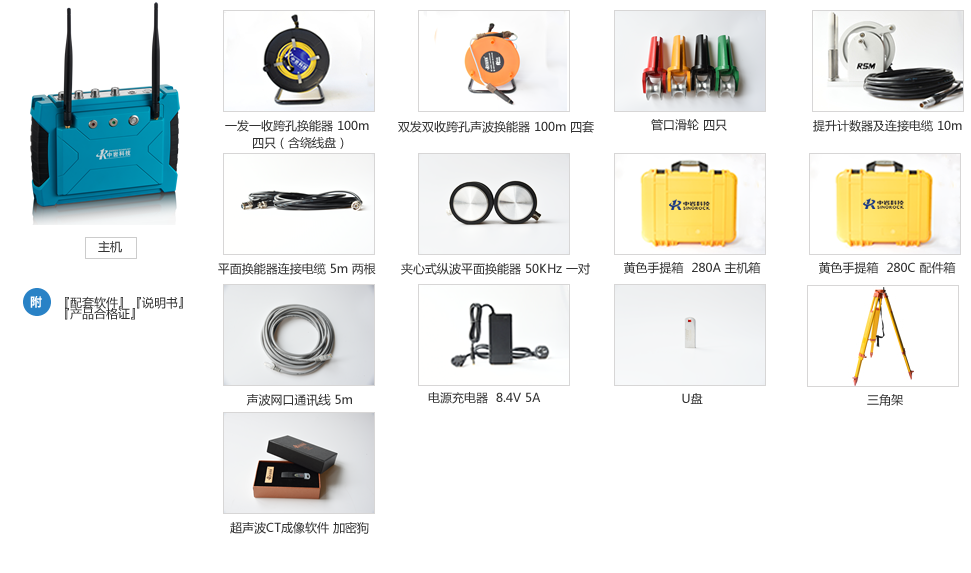

o_1bvjdjqa61f3rlpago8186qan56i (1).png可选配置:
