  • RSM-SY8基桩超声波CT成像测试仪

  • 应用领域 基桩声波透射法层析成像检测  基桩声波透射法完整性检测  混凝土裂缝深度检测  混凝土超声回弹综合法强度检测  地质勘察岩体纵波波速测试  隧道岩体松动圈检测  非金属材料动弹性力学参数测试  地下连续墙完整性检测
  • 符合标准 《建筑基桩检测技术规范》(JGJ 106-2014)
     《公路工程基桩动测技术规程》(JTG/T F81-01-2004)
     《铁路工程基桩无损检测规范》(TB 10218-2008)
     《超声回弹综合法检测混凝土强度技术规程》(CECS 02:2005)
     《超声法检测混凝土缺陷技术规程》(CECS 21:2000)
     《铁路工程结构混凝土强度检测规程》(TB 10426-2004)
     《广东省建筑地基基础检测规范》(DBJ 15-60-2008)
     《Standard Test Method for Integrity Testing of Concrete Deep Foundation by Ultrasonic Crosshole Testing》(ASTM D6760-16)
  • 点击次数:
  • 在线询价
  • 产品概述
  • 产品特点
  • 技术参数
  • 相关产品

创新驱动 技术引领

超大高清液晶屏显示

高强度工程塑料机壳

进口接插件

屏幕亮度可调

观看视频

国内首创,现场快速CT

扫描速度:≥10次循环/秒

一次提升测试十八剖面,直观准确。整桩缺陷大小、范围及具体位置判断实时显示
最大提升速度可达60 m/min,提升深度最小分辨率 1cm

  • 三维管状切片图
    桩体速度变化一目了然

    软件可显示三维管状切片图,即将所测桩外侧剖面用色谱图显示速度值大小变化,再将色谱图卷曲连接形成管状切片图,可形象的显示桩体速度值的变化趋势

  • 桩身缺陷三维显示
    简单方便

    软件可显示三维低速异常体图,直观地显示出低速异常体的位置,大小范围

    可通过鼠标操控基桩绕任意方向旋转,也可任意放大或缩小桩体各个部位,更立体地显示异常体

  • 各剖面波速分布图
    直观对比

    软件可显示速度等值线图,将各剖面所测速度以色谱图的形式显示,再画出等值线构成速度等值线图,可具体地显示出桩体各个位置的速度值大小范围

  • 可拆卸锂电池

    超长待机,支持座充,电池轻松换,野外工作
    不间断


1.     超大高清液晶屏显示,内置高性能双核处理器;

2.     最大一次提升采集4管18个剖面(6平测及12斜测),整桩缺陷大小、范围及具体位置判断实时显示;

3.     配备专业桩基三维CT成像软件,可对测试结果生成各类三维动态图,缺陷定位准确,可对取芯等后续补充验证提供重要依据;

4.     自动计数提升装置连接方便、快捷,最大提升速度可达60 m/min;

5.     仪器采用工程塑料机壳,结构牢固,重量轻,美观耐用;

6.     采用进口接插件,整机防水设计;

7.     可拆卸锂电池,支持座充,可另配备用电池,保证野外工作不间断;

8.     提升深度最小分辨率 1cm;

9.     采用嵌入式系统,开关机快速,抗病毒侵扰。


RSM-SY8

主控形式

低功耗嵌入式系统

主频:1GHz 内存:512M

发射通道

四个

采样方式

通道复用自发自收

接收通道

八个

显示模式

12.1寸高亮度真彩液晶屏

一次提升测试剖面

十八个剖面

操作方式

触摸屏

频带宽度

1~500kHz

储存模式

16G电子硬盘

声幅准确度

≤3%

通讯方式

有线通讯

声时准确度

≤0.5%

深度计数方式

自动计数

接收灵敏度

≤10μV

扫描速度

层析成像检测≥10次循环/秒

声波投射法检测≥20次循环/秒

道间串扰

≤1/400

触发方式

信号触发

数据导出

USB

采样间隔

0.1~200μS

数据上传模式

Wifi

记录长度

0.5~4k

工作温度

 -20~+55℃

发射电压

500V/1000V可调

供电模式

可拆卸锂电池≥7h

动态范围

≥100dB

外形尺寸

340×270×73mm

增益精度

0.5dB

重量

2.0kg(含锂电池)

提升装置

提升装置连接方式

有线/无线

最小测点间距

1cm

无线传输距离

30m

最大提升速度

1.0m/s

无线工作时间

≥20h

记数方式

双向计数

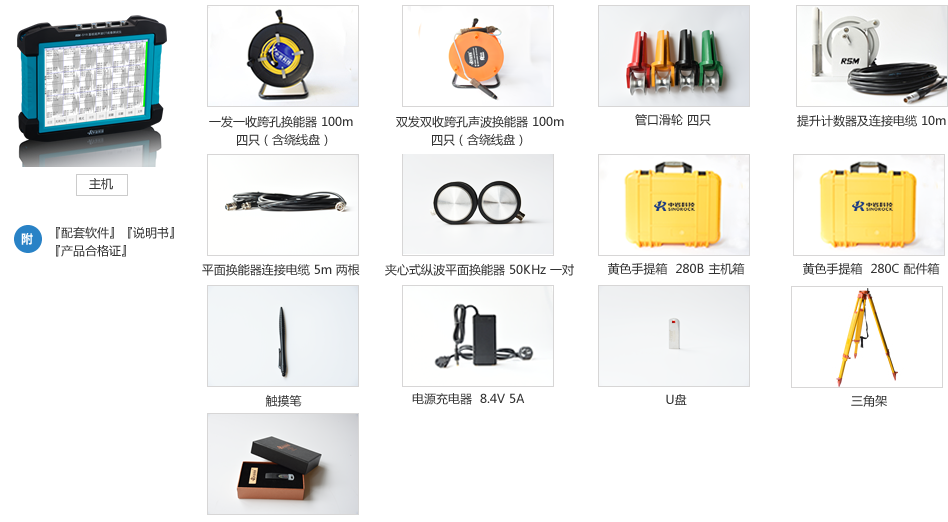

标准配置:

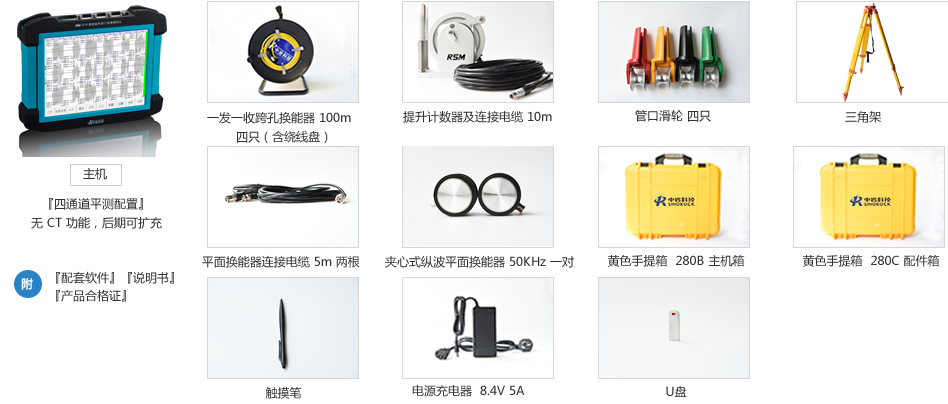

o_1bvjd98mmlf01hsm1kqufhl1m6j6i.png可选配置:
