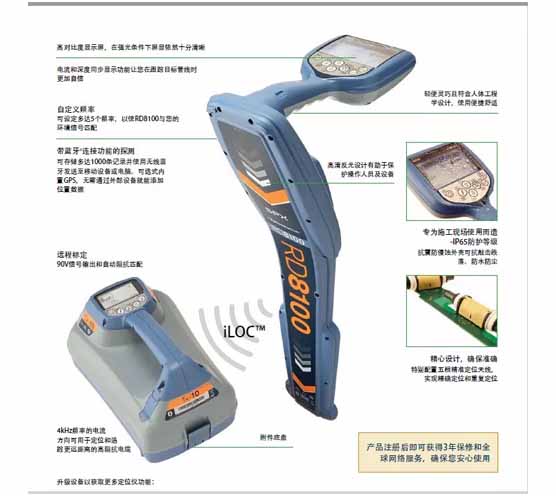

RD8100PXL管线探测仪产品概述:

     RD8100PDL是RD8000PDL地下管线探测仪的醉新升级版本。除了继承了RD8000 系列产品响应速度更快、准确性高、可靠性更强的优点外,在天线设计和软件界面上较原RD8000PDL有了一定的改进,依然为用户提供了高性价比和可靠性的地下管线探测解决方案。同样,RD8100PXL是RD8100系列里性价比醉高的一款配置,配合Tx-10发射机,可以解决5米以内的金属材质管线,或者结合不同深度的管道有源探头和推杆,对无压力的非金属管道进行准确探测,是地下管线普查和详查必备的地下管线探测仪。

新款RD8100PXL的性能特点:

1、独特的五天线设计:

     RD8100采用独特的五根天线设计,较之RD8000大大提升了信号的灵敏度,使客户在任何测试环境下都能达到精准测试的         醉佳条件。

2、4kHz定位频率专用于高阻抗管线:

     在RD8100上新增了4Hz的定位频率,使一些电信和路灯的双绞线更容易被探测到,探测的距离更远。在管线密集区域尤其       适用,如果配合4kHz的CD电流方向探测,探测的精度将得到保障。

3、新的Peak+峰值加探测模式:

     与以往的管线仪不同,RD8100除了依旧保留了原来的四种探测模式外,还增加了峰值加模式。所谓“峰值加”模式,即在       峰值模式下结合了引导模式或者谷值模式,使在几条并行的管线间容易识别峰值,避免漏掉一些比较弱的峰值信号。

4、深度和电流数值同时显示:

     RD8100能够同时显示当前位置的管道深度和电流数值信息,使客户能够方便地对照深度和电流的大小,避免两者数据间的       频繁的切换。

5、加强的iLOC™(无线连接)

     iLOC™是接收机和发射机之间的蓝牙连接,它大量节省了操作人员的工作时间,减轻了操作人员的工作强度。操作人员可使       用iLOC™的独特功能遥控发射机,从而节省来回行走时间,可以将更多的时间用来探测。iLOC™的操作距离增强到醉远可         达 450米

6、ECERT™远程校准系统

     ECERT™提供了远程校准的系统平台,使用RDManager™电脑软件可以通过互联网对RD8100进行远程校准,无论在哪里都       可以方便地对仪器校准而不影响客户使用。

7、动态过载保护:

     该功能使RD8100能在其他管线仪无法正常探测的区域进行测量。在强电干扰的环境中,RD8100可自动过滤干扰信号,因         而,在电站和铁路高压电网下,RD8100也能正常工作。

8、增强的StrikeAlert™(穿透报警)和被动避开扫描:

     一旦发现浅埋电缆,便发出警报,避免事故的发生。同时用电力和无线电模式快速扫测地下管道和线缆。原声可区别电力和       无线电信号的存在。

9、罗盘和CD (电流方向)功能:

     罗盘可以指出目标管道和线缆的方向。使用罗盘进行追踪,并正确摆放接收机,以获取准确深度。电流方向是一项zhuanli技         术,电流方向箭头可准确识别多条平行电缆中目标电缆,能快速查找和识别目标电缆。

10、可内置GPS功能:

     RD8100使用了全新的硬件设计,客户可以选择内置GPS的功能,在探测管线的同时保存当前位置的GPS坐标信息,能够存       储1000个测绘信息,结合用户日志的功能可以方便管理客户的探测路线,可以导出KML格式的文件。



1、接收机技术参数

     工作频率:包括577Hz,512Hz,640Hz,870Hz,940Hz,8kHz,33kHz,65kHz,83kHz,131kHz,200kHz等十三       个主动频率,电力和无线电频率两个被动频率。512Hz,640Hz,8kHz,33kHz四个探头频率。

      测深范围:管线≤ 6米,探头≤15米

      测深精度:管线± 5% 公差(深度0.1—3米),探头± 5% 公差(深度0.1—7米)

      定位精度:± 5%



2、发射机技术参数

     发射频率:15个,范围200Hz 到 200kHz,与接收机频率相匹配,感应频率8个

     故障查找:可检测短路至不大于2兆欧间的对地绝缘故障

     输出功率:小于等于10瓦,具有瞬间过压保护功能,醉高输出电压90伏

     万用表功能:可测量输出电压、线路电压、线路电流、阻抗和功率

     *RD8100探测深度可以超过6米,但精确度降低。



RD8100标准配置:

     RD8100接收机一台,TX-10发射机一台(10瓦),红黑直连线一根,接地延长线一根,接地棒一个,磁吸一个,拉杆式仪       器包一个,中英文说明书各一份。



常用选配件:

  • RD7100/RD8100发射机专用锂电池套件:9800mAh超大容量锂电池,用于Tx-10发射机稳定供电。一次性充电可以正常工作五天以上,可反复充电1000次以上,绿色环保,重量轻,使用方便。

  • RD7100/RD8100发射机夹钳:安全施加信号于带电电缆。4英寸,8.5英寸(用于粗的管道和电缆)可选。

  • RD7100/RD8100接收机夹钳:连接在接收机上,用于管沟中多根带电电缆的识别。4英寸可选。

  • RD7100/RD8100听诊器:连接在接收机上,用于在电缆密集区域内识别某条带电电缆,精度和安全性高于接收机夹钳。

  • 推杆:用于推动非金属管道中的发射探头。

  • RD7100/RD8100发射探头系列:用于定位非金属管道和管槽。

  • RD7100/RD8100A字架:定位电缆外护套对地绝缘故障(仅配合RD8100PDL、RD8100PTL及部分RD7100型号)。

  • RD7100/RD8100水下天线:定位水下电缆,可探测水下100米深的电缆和管道。


新款RD8100PXL的性能特点:

1、独特的五天线设计:

     RD8100采用独特的五根天线设计,较之RD8000大大提升了信号的灵敏度,使客户在任何测试环境下都能达到精准测试的       醉佳条件。

2、4kHz定位频率专用于高阻抗管线:

     在RD8100上新增了4Hz的定位频率,使一些电信和路灯的双绞线更容易被探测到,探测的距离更远。在管线密集区域尤         其 适用,如果配合4kHz的CD电流方向探测,探测的精度将得到保障。

3、新的Peak+峰值加探测模式:

     与以往的管线仪不同,RD8100除了依旧保留了原来的四种探测模式外,还增加了峰值加模式。所谓“峰值加”模式,即         在峰值模式下结合了引导模式或者谷值模式,使在几条并行的管线间容易识别峰值,避免漏掉一些比较弱的峰值信号。

4、深度和电流数值同时显示:

     RD8100能够同时显示当前位置的管道深度和电流数值信息,使客户能够方便地对照深度和电流的大小,避免两者数据间         的频繁的切换。

5、加强的iLOC™(无线连接)

     iLOC™是接收机和发射机之间的蓝牙连接,它大量节省了操作人员的工作时间,减轻了操作人员的工作强度。操作人员可       使用iLOC™的独特功能遥控发射机,从而节省来回行走时间,可以将更多的时间用来探测。iLOC™的操作距离增强到醉远       可达 450米

6、ECERT™远程校准系统

     ECERT™提供了远程校准的系统平台,使用RDManager™电脑软件可以通过互联网对RD8100进行远程校准,无论在哪里       都可以方便地对仪器校准而不影响客户使用。

7、动态过载保护:

     该功能使RD8100能在其他管线仪无法正常探测的区域进行测量。在强电干扰的环境中,RD8100可自动过滤干扰信号,因       而,在电站和铁路高压电网下,RD8100也能正常工作。

8、增强的StrikeAlert™(穿透报警)和被动避开扫描:

     一旦发现浅埋电缆,便发出警报,避免事故的发生。同时用电力和无线电模式快速扫测地下管道和线缆。原声可区别电力         和无线电信号的存在。

9、罗盘和CD (电流方向)功能:

     罗盘可以指出目标管道和线缆的方向。使用罗盘进行追踪,并正确摆放接收机,以获取准确深度。电流方向是一项zhuanli技         术,电流方向箭头可准确识别多条平行电缆中目标电缆,能快速查找和识别目标电缆。

10、可内置GPS功能:

     RD8100使用了全新的硬件设计,客户可以选择内置GPS的功能,在探测管线的同时保存当前位置的GPS坐标信息,能够         存储1000个测绘信息,结合用户日志的功能可以方便管理客户的探测路线,可以导出KML格式的文件。





1、接收机技术参数

     工作频率:包括577Hz,512Hz,640Hz,870Hz,940Hz,8kHz,33kHz,65kHz,83kHz,131kHz,200kHz等十三       个主动频率,电力和无线电频率两个被动频率。512Hz,640Hz,8kHz,33kHz四个探头频率。

      测深范围:管线≤ 6米,探头≤15米

      测深精度:管线± 5% 公差(深度0.1—3米),探头± 5% 公差(深度0.1—7米)

      定位精度:± 5%



2、发射机技术参数

     发射频率:15个,范围200Hz 到 200kHz,与接收机频率相匹配,感应频率8个

     故障查找:可检测短路至不大于2兆欧间的对地绝缘故障

     输出功率:小于等于10瓦,具有瞬间过压保护功能,醉高输出电压90伏

     万用表功能:可测量输出电压、线路电压、线路电流、阻抗和功率

     *RD8100探测深度可以超过6米,但精确度降低。



RD8100标准配置:

     RD8100接收机一台,TX-10发射机一台(10瓦),红黑直连线一根,接地延长线一根,接地棒一个,磁吸一个,拉杆式         仪器包一个,中英文说明书各一份。
