  • RSM-JCP(A)张拉应力测试仪

  • 应用领域 有效预应力偏差的检测  同束不均匀度的检测  同断面不均匀度的检测  单索以及整束锚索有效预应力的检测
  • 符合标准 《公路桥涵施工技术规范》(JTG/T F50-2011)  《桥梁预应力及索力张拉施工质量检测验收规程》(CQJTG/T F81-2009)
  • 点击次数:
  • 在线询价
  • 产品概述
  • 产品特点
  • 技术参数
  • 相关产品


1.   仪器采用复张法对单根钢绞线、整束钢绞线进行有效应力检测。

2.   安全度高,设定张拉目标以及张拉警戒值,智能自动加压,自动曲线拐点判断。

3.   高度自动化:有效预应力值拐点出现立即停止,预设警戒值后同样会立即统计。

4.   引导化操作流程:仪器智能引导操作,简单实用。

5.   高效工业级智能控制系统,操作稳定、边界、控制灵活。

6.   整束位移精度高,安装方便。

7.   仪器兼容型强,可直接选择现场千斤顶油泵进行试验。

8.   可计算同束、同断面力值不均匀度,能有效避免了摩阻不均匀与夹片外露高度不一致引起的测试误差

9.   仪器可进行单索、整束有效预应力检测,并可以进行补张。

10. 从根本上避免手动张拉以及拐点判断误差,记录力和位移的曲线,供后期分析以及溯源。

11. 支持数据上传,支持云平台查看数据。

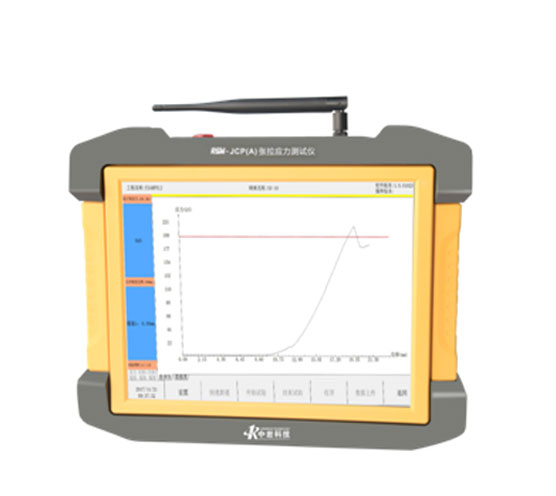

RSM-JCP(A)张拉应力测试仪

数控盒

主控形式

低功耗嵌入式系统

主频:≥1GHz 内存:512M

拉拔伸缩量测试通道

2

显示模式

12.1寸真彩液晶显示屏

分辨率:1280×768背光可调

荷载测试通道

1道压力/1道力传感器

通讯方式

无线/有线

伸缩量测试精度

测量误差不大于0.1%FS

无线距离

≥30m

荷载测量精度

优于等于0.5级

供电模式

可拆卸锂电池,续航时间≥6h

供电模式

续航时间≥12h,充电器充电

操作方式

触摸屏



存储量

16G电子硬盘



功率

≤20W



工作温度

-20~+50



环境湿度

≤85%



外形尺寸

340×270×73mm



重量

2.0kg(含锂电池)



专用千斤顶(单索)

液压系统(单索)

型号

前卡式限位千斤顶

压力范围

0-70MPa/0-100000kN

公称张拉力

250kN

最大流量

0.4L/min

公称油压

53MPa

工作电压

220V(可选配380V)

穿心孔直径

φ19mm

外形尺寸

420X240X520mm

张拉最大行程

110mm(其他行程可另选)



外形尺寸

φ114X410mm



注:整束锚索预应力检测千斤顶和油泵根据现场实际情况另外配置。

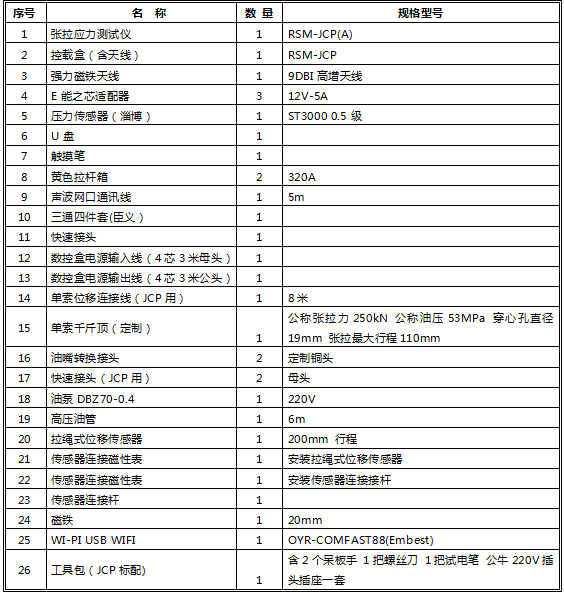

标准配置:
