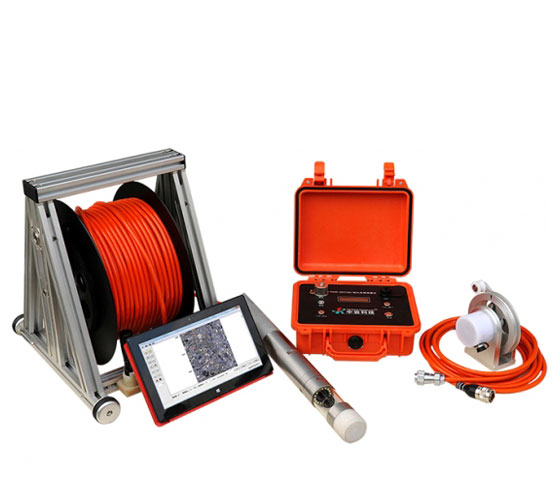

  • RSM-DCT(W) 钻孔电视成像仪

  • 应用领域适用于工程地质、水文地质、岩土工程检测监测等工程领域;适用于垂直孔、水平孔,锚索(杆)孔、地质钻孔和混凝土钻孔等各类钻孔,可形成数字化钻孔芯样,永久保存,特别适合于无法取得实际芯样的破碎带地层,具体分类如下: 1、用于混凝土:桩基钻孔取芯验证,观察混凝土内空洞、裂隙、离析等缺陷的位置及程度; 2、用于管桩:观测桩内的各种异常和缺陷, 查看接头情况,定量分析桩身质量:破碎面积,断裂及裂缝位置、长度、宽度及走向等; 3、用于工程、水文地质:观测钻孔中地质体的各种特征及细微构造,如地层岩性、岩石结构、断层、裂隙、夹层、岩溶等,编录地质柱状图; 4、用于地下管道:观察管道内容物,定量分析管道质量:破碎面积,断裂及裂隙位置、长度、宽度及走向等。
  • 符合标准 《基桩孔内摄像检测技术规程》(CECS 253:2009)
  • 点击次数:
  • 在线询价
  • 产品概述
  • 产品特点
  • 技术参数
  • 相关产品
  • 性能卓越 智能轻便

    仪器小巧便携

    专业机箱,坚固耐用

    专业线盘,做工精良,设计贴心

    防撞金属探头,独特玻璃视窗,可承受10MPa水压

    观看视频

无线操控 平板显示

无线方式操作获取图像,通过笔记本或者平板电脑
进行采集图像和视频录像,不受现场强光和环境影
响,高分辨度显示

  • 高清晰度 高精度 高效率

    图像深度分辨率达0.1mm,角度分辨率0.1°

    检测速度≥5m/min

    测试现场图像、视频实时可见

    整套系统连接简单,操作便捷

  • 持续工作 完美表现

    主机采用内置的高性能电池供电,续航时间15
    个小时以上,且主机可对平板电脑进行供电
    ,无需220V交流电


1、智能性:

      无线方式操作获取图像,通过笔记本或者平板电脑控制RSM-DCT(W)钻孔成像仪进行采集图像和视频录像,利用平板电脑的 高分辩率显示和高亮度等特点,完美解决现场观测受强光和环境影响问题,同时现场直接对结果进行评判,解决现场图像与分析图像不一致的问题;

2、可靠性:

      探头采用不锈钢外壳,钢化光学玻璃探头罩,最大可承受压力10MPa;

3、便携性:

      主机大小260×220×120mm,重量2.8kg,探头最大重量小于5kg;

4、高清晰度:

      摄像头为彩色低照度800线,0.01Lux、130万像素,对裂缝的分辨率高达0.1mm;光源强度可连续调节,从而保证对各种探测对象均可清晰成像;

5、高精度:

      图像深度分辨率达0.1mm,角度分辨率0.1°;

6、高效率:

      检测速度至少可达5m/min;整套系统连接简单,操作简便,习惯的Windows系统操作,容易上手,方便快捷;

7、宽视角:

      摄像头视角宽,仰角38°,俯角17°,水平360°,可实现全景成像,无须调焦;

8、电源要求低:

      主机采用内置的高能电池供电,连续工作15个小时以上,并且主机还可以给平板电脑进行供电,无需220V交流电。

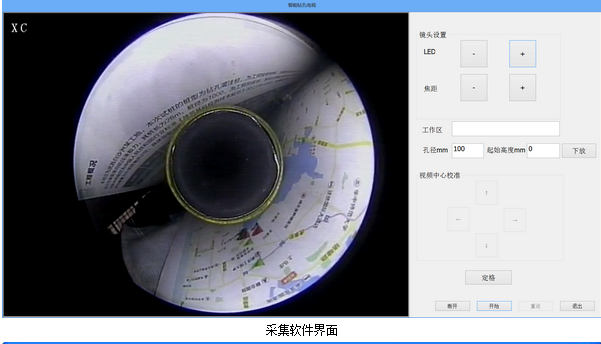

操作界面:

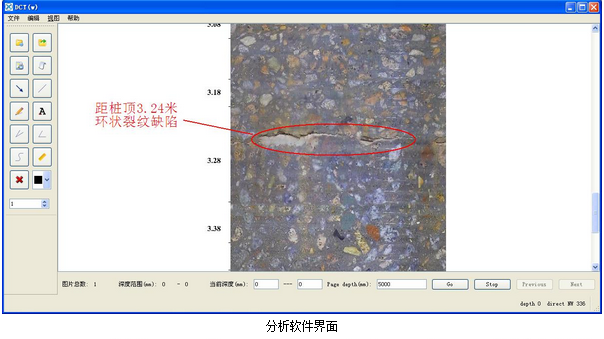

软件特点:

1.    现场边采集边保存的方式,采集完成后图像同步拼接完成;

2.    浏览方便,图像可以随时浏览任意方位、任意比例、任意孔段的柱状图和平面展开图,也可虚拟整孔或部分芯样图;

3.    图像与结果显示采用“所视即所得”的模式,显示与打印结果完全一致;

4.    显示灵活切换:可显示平面展开图,立体柱状图。立体柱状图可360度连续旋转;

5.    直接进行岩芯描述:在展开图上可直接进行岩芯描述,裂缝的倾向、倾角和宽度可自动提取,宽度精度可达0.1mm,方位角精          度可达0.1°;

6.    打印输出灵活美观:图像打印输出长度、图像布置方式和打印图段可任意设置选取,灵活美观。


RSM-DCT(W)

主控形式

配备平板电脑无线控制

无线有效距离30米

角度分辨率

0.1°

主控系统

Win7及以上平板电脑或笔记本电脑

视频输出

1VP-PAL全电视信号

显示方式

平板电脑或笔记本电脑规格

焦距

满足60~300mm钻孔

操作方式

触摸屏操作

图像采集卡

25帧/秒

存储模式

平板电脑或笔记本电脑硬盘

深度计数器分辨率

0.01mm

操作系统

Windows

适用孔深

0~300m

采集模式

拼图、录像、拼图+录像模式

提升速度

5m/min

拼图模式

由上至下,由下至上

裂缝观辨率

0.1mm

界面大小

平板电脑或笔记本电脑显示屏

外形尺寸

260×220×120mm

方位角/倾斜角误差误差

0.1°

重量

2.8kg

垂直分辨率

0.1mm

工作电压

12.6v±5%DC;

220V±5%AC

清晰度

800线,0.01Lux

探头直径

Φ60.0mm

探头承受最大压力

10MPa

适用孔径

Φ60mm~Φ300mm

镜头

超广角360°全景摄像头

内置电池

连续工作15小时

并可对平板电脑供电

水平分辨率

720像素

校准

可对探头电子罗盘、深度进行软件操作校准

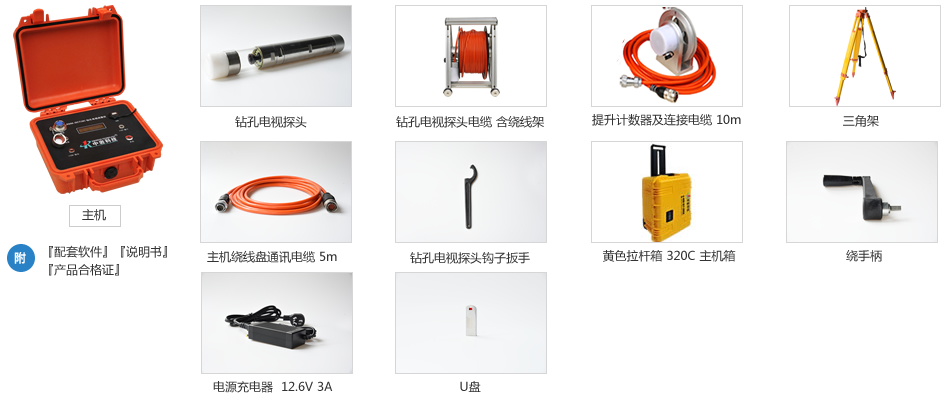

标准配置:
