  • RSM-HGT(B)超声波成孔质量检测仪

  • 应用领域 铁路、公路、港口、高层建筑等钻孔桩成孔质量检测  支盘桩的成孔质量检测  地下连续墙成槽质量检测
  • 符合标准 《公路桥涵施工技术规范》(JTG/T F50-2011)
     《建筑桩基技术规范》(JGJ 94-2008)
     《建筑地基基础工程施工质量验收规范》(GB 50202-2002)
     《钻孔灌注桩成孔、地下连续墙成槽检测技术规程》(DB 29-112-2004)
     《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》(DGJ 32/TJ 117-2011)
     《建筑基桩检测技术规范》(DGJ 08-218-2003)
  • 点击次数:
  • 在线询价
  • 产品概述
  • 产品特点
  • 技术参数
  • 相关产品
  • 创新突破 精英之作

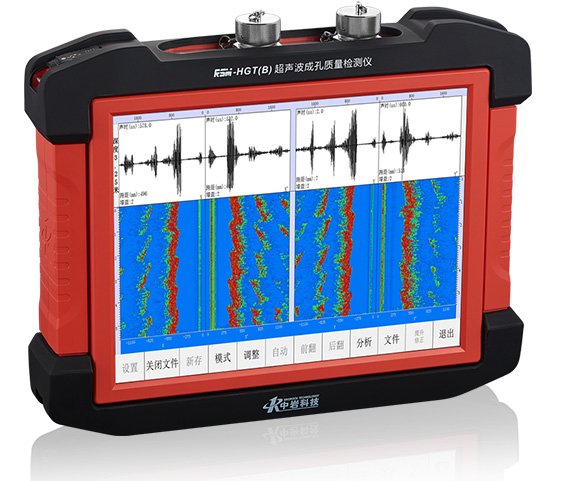

    超大高清液晶屏显示

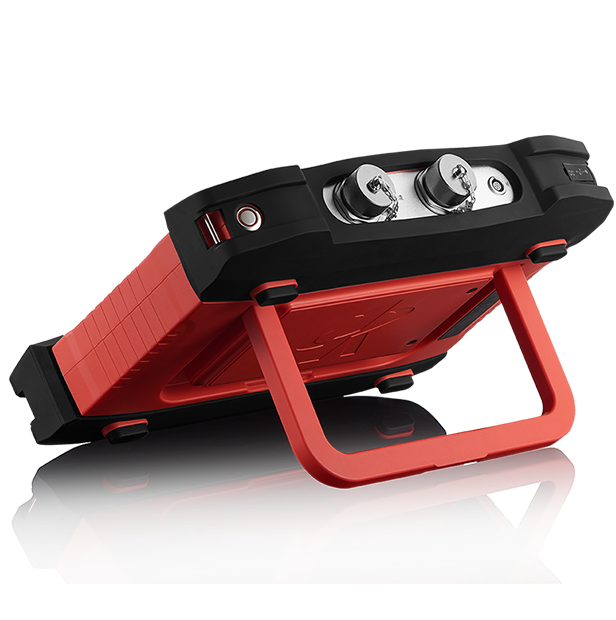

    高强度工程塑料外壳

    进口接插件

    屏幕亮度可调

    观看视频

性能卓越 应用广泛

测孔范围:孔径、槽宽 300~4000mm,信号高质、
泥浆比重可达1.3,适合几乎所有工程成孔成槽的检测

  • 智能识别 三维仿真

    自动井壁识别,成孔情况可三维仿真,能输出三维成孔情况效果图,直观准确系统智能,支持现场快捷打印

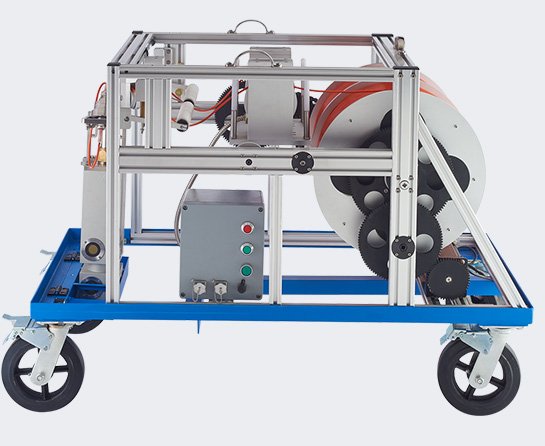

机械装置便捷智能

航空铝材轻便耐用手自一体,无级变速远程遥控,安全可靠

线绞车外形尺寸:119x62x85cm

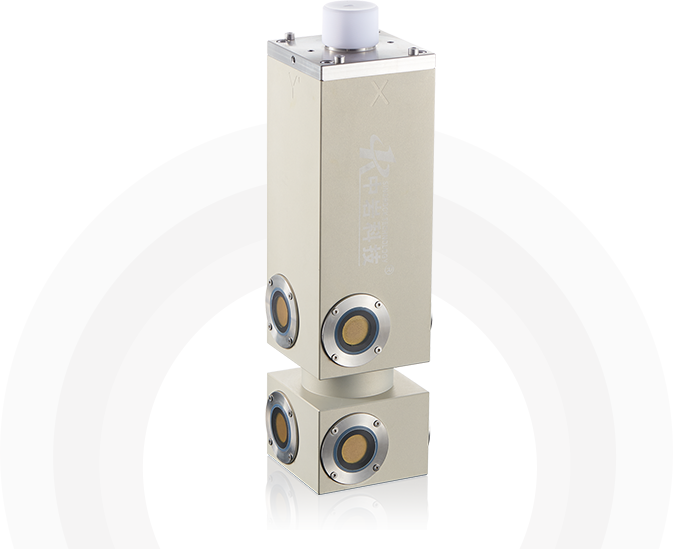

  • 配套探头先进精密

    盲区小,信号强,探测更精准(标注:测量精度:0.2%FS),可同时测试四个方向

  • 可拆卸锂电池

    超长待机,支持座充,电池轻松换,野外工作不间断




1.   整套系统实现智能化。整个测试过程和探头升降系统实现自动控制,实测数据和测试结果实现多模式显示、且现场主机可直接         打印输出结果;

2.   主机系统稳定可靠。主机采用低功耗嵌入式系统设计,软件系统基于Linux 设计,系统稳定可靠;主机配备可拆卸锂电池,独           立供电,可有效防止测试过程中因电力中断导致的测试数据丢失;

3.   系统具备良好抗电磁干拢能力,整套系统充分考虑现场复杂的电磁环境,从电源供应到信号处理等各个环节均做了冗余性设计         和独特的信号处理,确保系统稳定可靠和测试结果准确;

4.   线缆采用加强纤维材料,提升机械部分采用分离式设计,体积和重量大为减轻,现场运输方便;

5.   超声探头盲区小,功率大,适应能力强。探头最小可探测孔径(槽宽)300mm,最大可探测孔径(槽宽)4000mm,最大泥浆         比重可达1.3,适合几乎所有工程成孔成槽的检测;

6.   系统具有自校正功能,根据孔口孔径值或槽口宽度值,自动对测试系统进行校准,保证测试结果准确可靠;

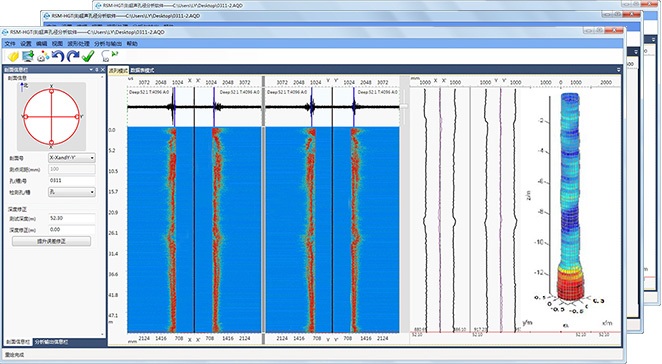

7.   输出结果内容丰富,直观准确。现场检测完成后,实时输出两个剖面影像图、XX’和YY’剖面偏离曲线图和数表(包括每个测点         的深度值、实测声时值、探头距孔壁的距离、测点位置孔径值、偏移值和垂直度);

8.   主机及绞车体积小、重量轻,携带方便、便于操作;

9.   可输出三维成孔情况效果图。

配套软件特点:

1.   全面兼容WindowsXP/Win7/Win8操作系统;

2.   可直接生成Word及Excel表格;

3.   兼容各地规范,内置多种表格及报告格式,报告可批量输出;

4.   表头栏目可自定义,适应各种报告需求;

5.   界面友好,操作简单;

6.   成孔质量情况可生成三维模型;

7.   支持快捷打印,现场可直接连接打印机打印检测结果;


型号

RSM-HGT(B)

主控形式

低功耗嵌入系统 主频:1GHz 内存:512M

显示模式

12.1寸高亮度真彩液晶屏 1280×768

操作方式

触摸屏

扫描速度

≥20次循环/秒

频带宽度

1~500kHz

声时准确度

≤0.5%

测量精度

0.2%F·S

测量范围

300~4000mm; (孔径/槽宽)

最大测量深度

150m (可定制)

最大深度分辨率

5mm

记录方式

彩色图像、数据文件

输出方式

现场打印/U盘导出

数据导出

USB

定位系统

内置GPS

角度修正

内置电子罗盘

工作温度

-20~+55℃

供电模式

可拆卸锂电池≥8h

外形尺寸

340×270×73mm

主机重量

2.0kg (含锂电池)

升降速度

0~20m/min连续可调,具有紧急情况下快速提升功能

自停功能

具备孔底自停和孔口自停功能

双线绞车外形尺寸

119x62x85cm

双线绞车重量

60kg

单线绞车外形尺寸

85×60×60cm

单线绞车重量

30kg

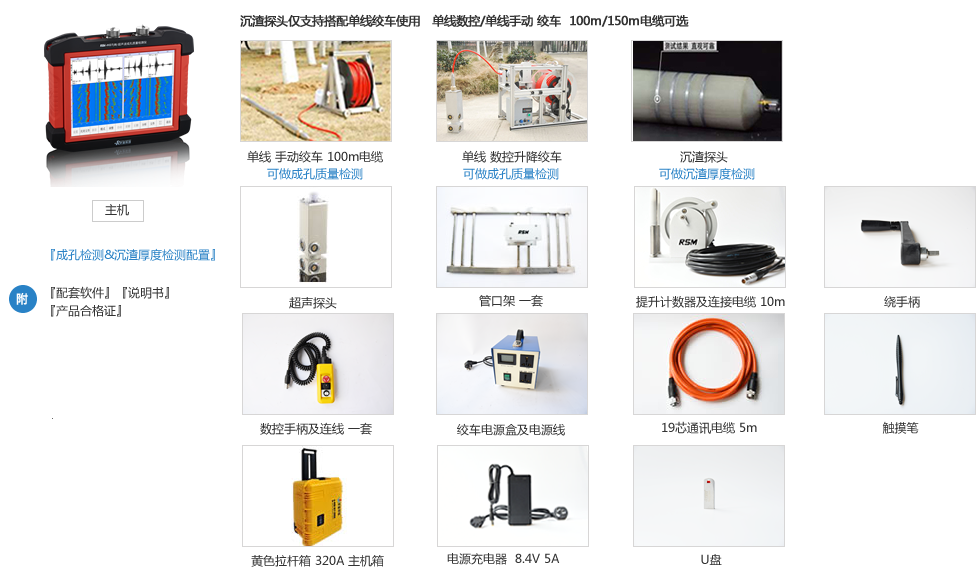

标准配置:

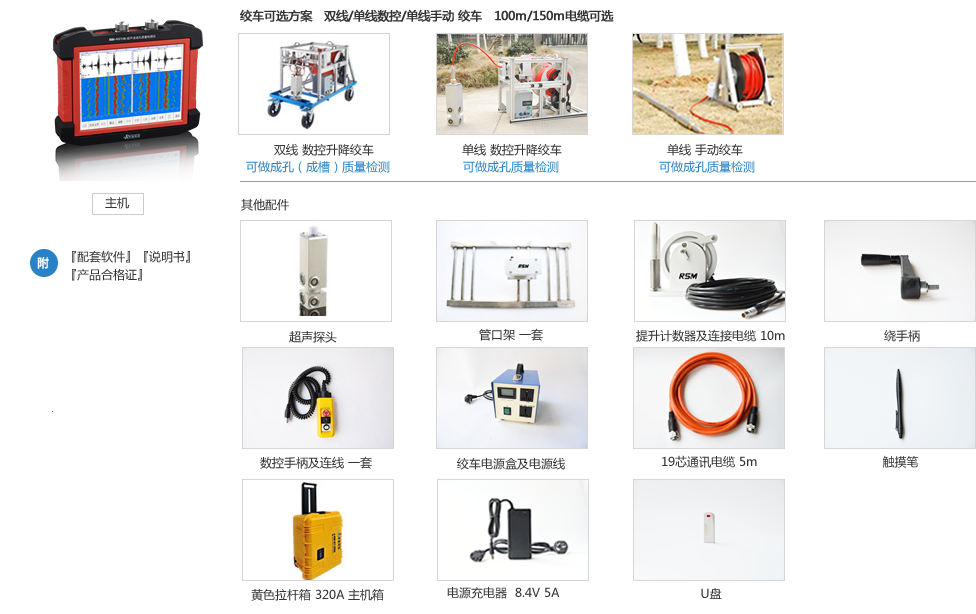

o_1bvjjg8h91di0jr2mogikg1ut17a.png可选配置:
