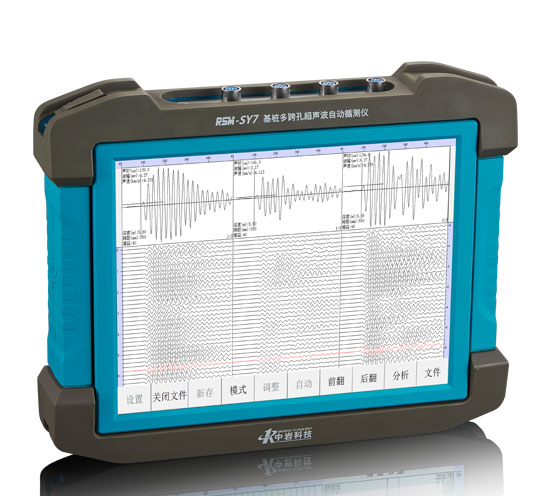

RSM-SY7 基桩多跨孔超声波自动循测仪
- 应用领域 基桩声波透射法完整性检测 混凝土裂缝深度检测 混凝土超声回弹综合法强度检测 地质勘察岩体纵波波速测试 隧道岩体松动圈检测 非金属材料动弹性力学参数测试 地下连续墙完整性检测
- 符合标准 《建筑基桩检测技术规范》（JGJ 106-2014）
《公路工程基桩动测技术规程》（JTG/T F81-01-2004）
《铁路工程基桩无损检测规范》（TB 10218-2008）
《超声回弹综合法检测混凝土强度技术规程》（CECS 02:2005）
《超声法检测混凝土缺陷技术规程》（CECS 21:2000）
《铁路工程结构混凝土强度检测规程》（TB 10426-2004）
《广东省建筑地基基础检测规范》（DBJ 15-60-2008）
《Standard Test Method for Integrity Testing of Concrete Deep Foundation by Ultrasonic Crosshole Testing》（ASTM D6760-16） - 在线询价
- 产品概述
- 产品特点
- 技术参数
- 相关产品
国际首创四通道自发自收基桩剖面全组合超声波检测，已获多项发明zhuanli授权；
自发自收电路设计，无需更换探头对应声测管的位置，一次提升完成四管六剖面全组合测试，大幅提高检测速度，大大减轻现场检测人员工作强度；
每个剖面测试波形各自可控调节增益延迟；
可自动搜索首波位置、自动调整放大倍数；
采用12.1寸超大真彩液晶显示屏，现场可同时清晰的观测6个剖面测试波形、波列、波速、波幅等信息，测试过程中整桩质量一目了然；
测点移距1～50cm可调，无漏点，无需重复测试；
自动计数提升装置连接方便、快捷，最大提升速度可达60m/min；
仪器采用高强度塑料机壳，结构牢固，美观耐用；
采用进口接插件，整机防水设计。
RSM-SY7（F） | ||||
主控形式 | 低功耗嵌入式系统 主频：1GHz 内存：512M | 通道数 | 四个独立可控自发自收通道 | |
采样方式 | 同步自发自收 | 一次提升测试剖面 | 六个剖面 | |
显示模式 | 12.1寸高亮度真彩液晶屏 1280×768 | 频带宽度 | 1～500kHz | |
操作方式 | 触摸屏 | 声幅准确度 | ≤3% | |
储存模式 | 16G电子硬盘 | 声时准确度 | ≤0.5% | |
通讯方式 | 内置有线通讯 | 接收灵敏度 | ≤10μV | |
深度计数方式 | 自动计数 | 道间串扰 | ≤1/400 | |
扫描速度 | ≥20次循环/秒 | 数据导出 | USB | |
触发方式 | 信号触发 | 数据上传模式 | Wifi | |
采样间隔 | 0.1～200μS | 工作温度 | -20～+55℃ | |
记录长度 | 0.5～4k | 供电模式 | 可拆卸锂电池≥7h | |
发射电压 | 500V/1000V可调 | 外形尺寸 | 340×270×73mm | |
动态范围 | ≥100dB | 重量 | 2.0kg（含锂电池） | |
增益精度 | 0.5dB | |||
提升装置 | ||||
提升装置连接方式 | 有线/无线 | 最小测点间距 | 1cm | |
无线传输距离 | 30m | 最大提升速度 | 1.0m/s | |
无线工作时间 | ≥20h | 记数方式 | 双向计数 | |

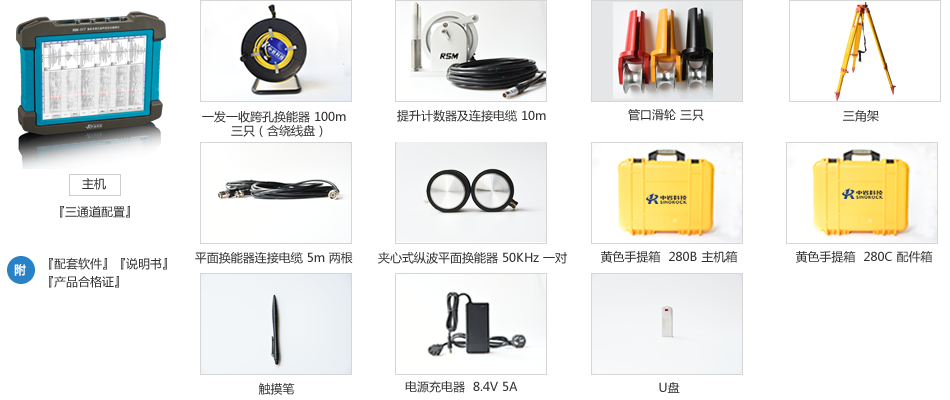

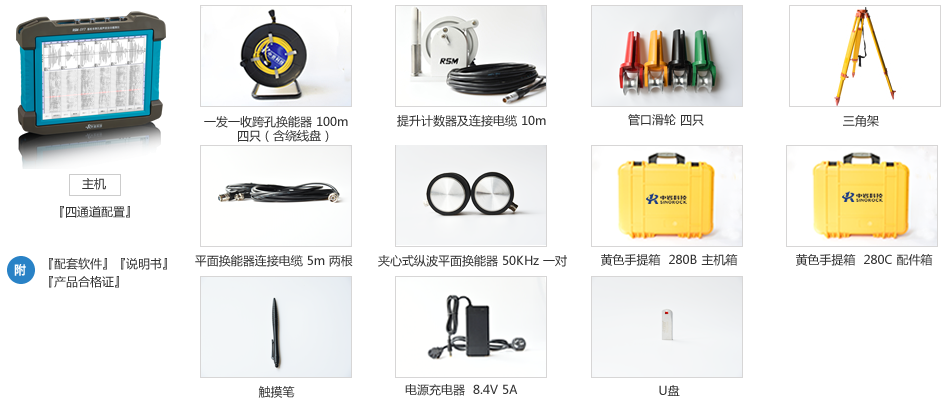

标准配置：
可选配置：
