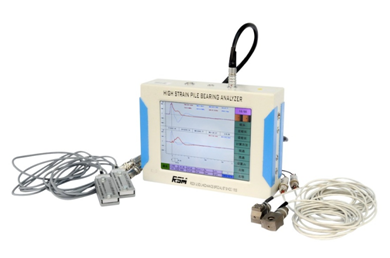

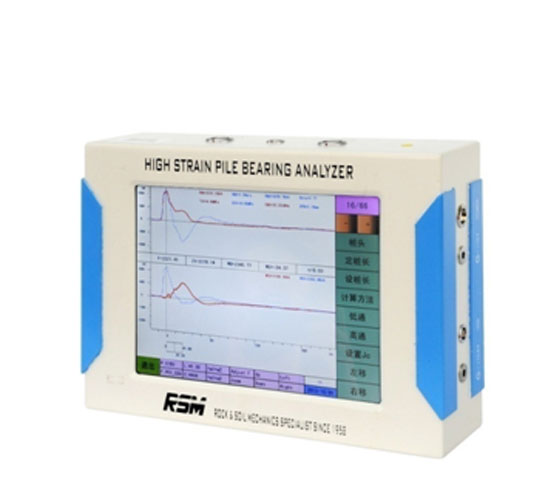

RSM-PDT（F）基桩高应变检测仪
- 应用领域基桩高应变承载力检测 BR基桩低应变反射波法完整性检测
- 符合标准《建筑基桩检测技术规范》（JGJ 106-2014）
《公路工程基桩动测技术规程》（JTG/TF81-01-2004）
《铁路工程基桩无损检测规程》（TB 10218-2008）
《Standard Test Method for High Strain Dynamic Testing of Deep Foundations 》（ASTM D4945-12） - 在线询价
- 产品概述
- 产品特点
- 技术参数
- 相关产品
1. 信号采集节奏快，可以完成120锤/分钟信号采集工作，实时打桩监控测试；
2. 采用10.4寸真彩液晶显示屏，曲线清晰直观，背光可调；
3. 多核16位A/D组合设计，动态范围大，信噪比高；
4. 实时进行现场传感器安装状态自检；
5. 应变电桥全自动调平衡，消除信号零漂；
6. 触摸屏操作，软件界面友好，操作简便；
7. 高强度铝合金机壳，重量轻、防尘防水；
8. 现场即现Case法分析结果，F-ZV曲线，上下行波曲线；
9. 可兼容市场主流型接头及传感器。
RSM-PDT（F） | |||
显示方式 | 10.4寸真彩液晶显示屏800×600 背光可调 | 传感器带宽 | 0.5～9000Hz |
存储量 | 8G 电子硬盘 | 供电模式 | 内置锂电池 续航时间≥8h |
主控系统 | 低功耗嵌入式系统 主频≥1GHz 内存：512M | 操作方式 | 触摸屏 |
采样间隔 | 高应变：10～500μs 分档可调 低应变：5～1000μs连续可调 | 通道数 | 高应变：双四个通道组合 低应变：一个通道 |
浮点放大倍数 | 1～256 | 采集模式 | 两道加速度+两道应变 两道加速度+两道加速度 |
记录长度 | 1k | 传感器 | 压电式加速度计、应变环、速度计 |
A/D转换精度 | 多核16位A/D | 触发电平 | 七档可选 |
系统噪声电压 | ＜20μV | 工作温度 | -20～+55℃ |
动态范围 | ≥100dB | 机壳 | 金属 |
数据导出方式 | USB | 外形尺寸 | 280×200×70mm |
频带宽度 | 2～12000Hz | 重量 | 3.0kg （含锂电池） |
标准配置：
序号 | 名 称 | 数 量 | 规格型号 |
1 | 基桩高应变检测仪 | 1 | RSM-PDT(F) |
2 | 黄色手提箱 | 1 | 主机箱 |
3 | 黄色手提箱 | 1 | 配件箱 |
4 | U盘 | 1 | |
5 | 触摸笔 | 1 | |
6 | 电源充电器 | 1 | 12.6V 3A |
7 | USB数据传输线 | 1 | |
8 | 高应变应变环 | 2 | CYB-YB-F1Kpdi-5m |
9 | 高应变测试电缆 | 1 | pdi-20m |
10 | 高应变电压型加速度计及连接电缆 | 2 | LC157ZDpdi-5m |
